principio

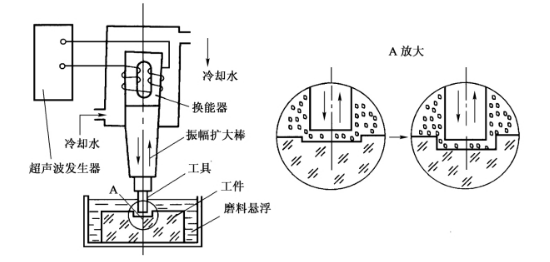

onde acustiche con una frequenza superiore 16000 Hz sono chiamati ultrasuoni onde. L'elaborazione ad ultrasuoni è un metodo di elaborazione che utilizza strumenti per vibrare a frequenza e impatto ad ultrasuoni e lucidare il pezzo in lavorazione attraverso abrasivi particelle. Durante Elaborazione, l'utensile agisce sul pezzo con una certa pressione, il liquido abrasivo viene alimentato nell'area di lavorazione e il volto di estremità dell'alto ad alta frequenza Lo strumento di vibrazione batte le particelle abrasive sulla superficie del pezzo e il materiale nell'area di lavorazione viene schiacciata dall'abrasivo particelle. Il flusso di circolazione del liquido abrasivo toglie le particelle di materiale polverizzato e mantiene le particelle abrasive Aggiornato. Lo strumento penetra gradualmente nel materiale e la forma dello strumento riappare sul pezzo pezzo.

Caratteristiche e applicazioni di processo

(1) È adatto principalmente per l'elaborazione vari non-conduttivo Materiali duri e fragili, come ceramica, vetro, quarzo, gemme, agata, diamante, ecc. Può anche essere lavorato per carburo di carburo cementato conduttivo e acciaio temprato, ma l'efficienza è molto bassa.

(2) Dal momento che Il movimento relativo tra lo strumento e il pezzo è relativamente semplice Durante L'elaborazione, è facile elaborare varie forme complesse di superfici interne e stampaggio superfici. Gli strumenti a forma vuota possono anche essere utilizzati per realizzare il nidificazione di varie forme.

(3) Durante Il processo di elaborazione, lo strumento ha una piccola forza macroscopica sul materiale trasformato e il calore di taglio è più piccolo e non ci sarà alcuna deformazione e superficie Burns. Pertanto, è particolarmente adatto per la lavorazione di alcune pareti sottili, fessure strette e parti con bassa rigidità.

(4) Perché Il materiale è suddiviso con l'azione diretta dell'abrasivo, la durezza del materiale dell'utensile può essere inferiore di quello del materiale lavorato e la durezza abrasiva dovrebbe Generalmente sii più alto di quello del materiale elaborato Di solito l'acciaio medio del carbonio e i vari tubi e fili a forma di vario grado possono essere utilizzati come Strumenti.

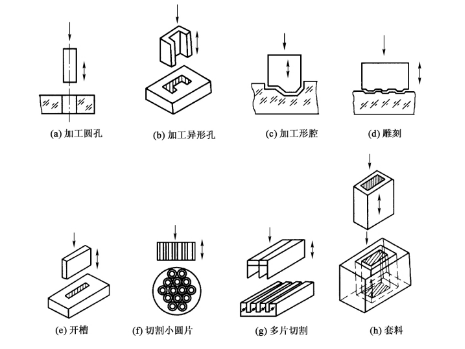

Attualmente, in vari settori industriali, la lavorazione ad ultrasuoni viene utilizzata principalmente per la lavorazione del foro, il nidificazione, il taglio, l'incisione e la macinazione del filo del filo diamantato muore di duro e fragile materiali. Figura 2-59 è un esempio di elaborazione ad ultrasuoni Applicazione. Tuttavia, l'area di elaborazione ad ultrasuoni è piccola, e l'usura della testa dell'utensile è grande, quindi la produttività è bassa. Generalmente, la gamma del diametro di elaborazione ad ultrasuoni è 0.1 ～90mm, la profondità può raggiungere più di 100mm e l'errore della dimensione del foro di elaborazione è inferiore a ± (0,02 ～ 0.05) mm.
