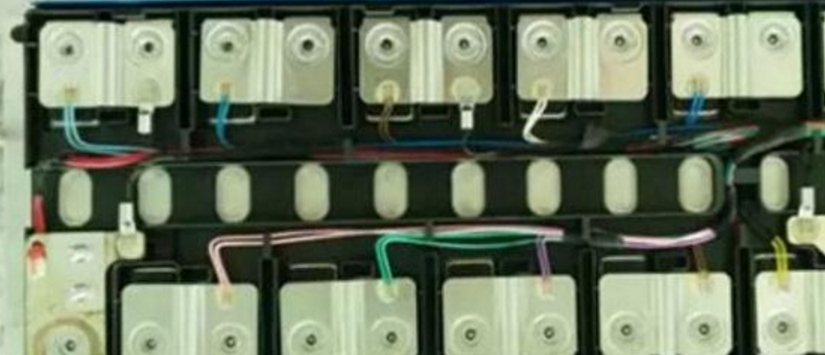

Saldatura della linea di campionamento della scheda di protezione della batteria

A causa delle fluttuazioni nel processo di produzione effettivo, anche se le celle utilizzate nello stesso pacco batteria sono coerentemente raggruppate, la differenza tra le singole cellule è ancora Obiettivo. Il pacco batteria di alimentazione è di grandi dimensioni e l'ambiente in cui sono utilizzate anche le batterie in diverse posizioni diverso. Dopo che le singole cellule sono raggruppate in serie, questi Le differenze aumentano ulteriormente a causa della incoerenza delle singole nuclei cellulari, quindi è necessario misurare attentamente la tensione delle cellule

Il campionamento della tensione determina direttamente lo stato della batteria, rendendo questa funzione della raccolta di tensione uno degli aspetti più importanti dell'intera assicurazione di sicurezza Sistema.

Il diametro della linea di campionamento deve considerare il seguente funzionamento correnti. Sotto le seguenti correnti operative, consideriamo i seguenti parametri di base

• Corrente quiescente (iPara): Questo Il valore corrente è la corrente parassitaria nell'intero loop di acquisizione e l'interno Asic

• Corrente di lavoro (iWork): Questo viene applicato in base alla corrente operativa al momento dell'acquisizione del selezionato ASIC.

• Corrente equilibrata (Iblancia): La corrente di equalizzazione progettata, la limitazione generale è la resistenza all'equalizzazione, che è anche molto importante per l'intera acquisizione Design.

• Corrente fusibile (IFUSE): Se Utilizzo di fusibili progettati da FPC I propri fusibili di chip circuiti o acquistati, la corrente del fusibile progettata e il design devono essere attentamente considerati.

• Soft & Corrente di cortocircuito duro (ISHORT): Si riferisce alla corrispondente corrente di impedenza nel caso di un cortocircuito duro nel circuito reale

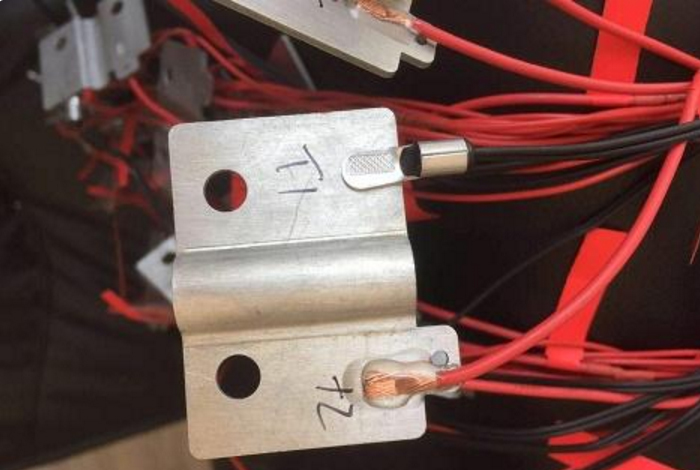

La connessione tra filo di rame e busbar in alluminio deve considerare la combinazione di due sostanze.

a) La differenza potenziale tra gli elementi di rame e alluminio provoca la corrosione elettrochimica

b) A temperature elevate, i due elementi possono formare composti intermedi e la resistenza all'interfaccia aumenta e diventa fragile.

c) Durante Il trattamento qui, il rivestimento viene effettuato sulla sbarre di alluminio e dopo la saldatura, l'articolazione è sigillata (formatura Le condizioni ermetiche per bloccare l'elettrochimica Corrosione)

D) Il coefficiente di espansione dell'alluminio è alto come 39% più grande Than rame. Quando Due conduttori metallici sono collegati e passano la corrente, il punto di connessione genera calore a causa della resistenza dei contatti, ed entrambi i conduttori Espandi. Qui, se il controllo della temperatura è irragionevole, potrebbe causare alcuni potenziali problemi

Alcuni problemi sono relativamente minore se rame-alluminio Busbar è usato. Se Nessun trasferimento è usato, c'è una nuova sfida in Come Per garantire l'affidabilità a lungo termine del contatto senza il sigillo.
