Azione ad ultrasuoni di saldatura per saldatrice per cablaggio ad ultrasuoni

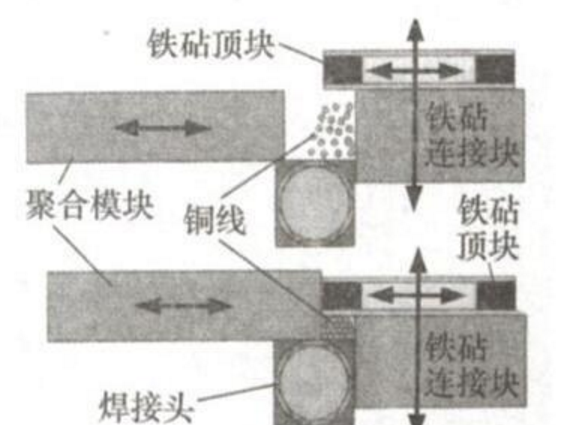

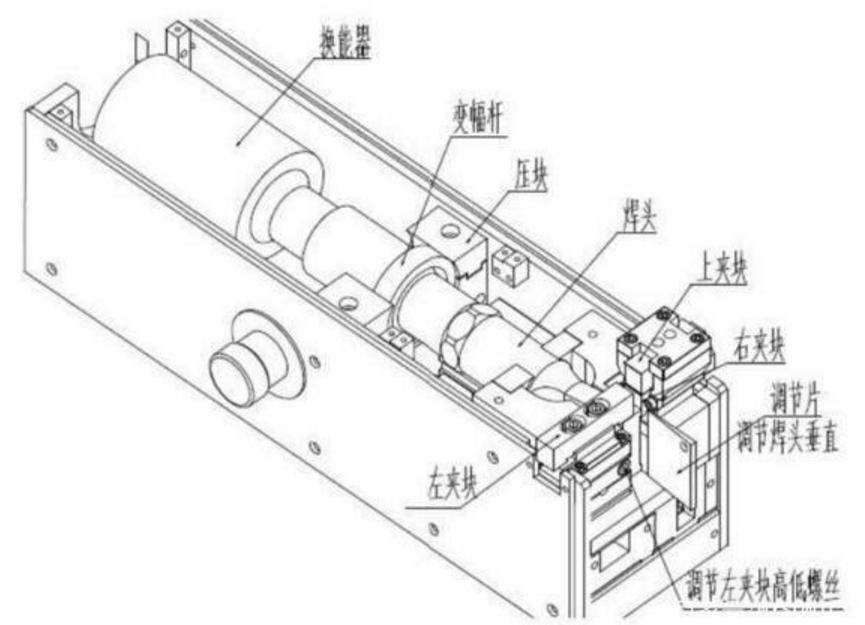

La saldatrice per cablaggio ad ultrasuoni per cablaggio è composta principalmente da quattro Parti: Testa di saldatura, blocco di collegamento dell'incudine, blocco superiore dell'anvil e polimerizzazione Modulo. Quando Saldatura, i fili sono disposti verticalmente e strettamente attaccati alla connessione dell'anvil Blocco. Dopo l'interruttore a pedale, il modulo di polimerizzazione si muove verso Il blocco superiore dell'anvil e il blocco di collegamento dell'anvil è collegato al blocco superiore dell'anvil per spostarsi verso il basso e la linea è stretta. Pressato nella zona di saldatura, la testa di saldatura vibra e trasferisce l'energia al filo di rame, saldando in tal modo il cablaggio insieme.

Quando Saldatura, ad eccezione della vibrazione della testa di saldatura, le altre teste utensili non sono spostamento. Dopo aver completato la saldatura, il modulo di polimerizzazione viene retratto, il blocco superiore dell'anvil viene retratto e il blocco di connessione dell'anvil viene sollevato, in modo che il cablaggio del cavo possa essere assunto. Dal momento che La testa di saldatura è vibrante, e le altre teste utensili sono fisse, al fine di evitare la saldatura tra le teste dell'utensile e la testa di saldatura, la saldatrice è danneggiata, quindi la superficie superiore della testa di saldatura e la superficie inferiore del modulo di polimerizzazione e la superficie laterale del blocco superiore dell'incudine è un gap di 0,025 mm viene lasciato sul lato del blocco di collegamento dell'anvil in modo che la testa di saldatura non può essere in contatto con altri strumenti teste.there dovrebbe anche non detriti come rame rotto tra questi lacune, altrimenti la superficie di lavoro della testa dell'utensile sarà corrosata Durante Saldatura e il circuito stampato può essere danneggiato in gravi casi.

Dal momento che La vibrazione ad ultrasuoni è generata dalla testa di saldatura, l'energia viene trasmessa dalla testa di saldatura al piano dell'anvil Blocco. Pertanto, più vicino all'energia è per la testa di saldatura, più energia viene trasferita dall'alto verso il basso, quindi la linea dovrebbe essere spesso. Il filo è posizionato all'estremità più bassa, vicino alla superficie della testa di saldatura, ei fili più sottili sono disposti verticalmente verso l'alto in ordine, in modo che il filo spesso possa ottenere una grande energia, impedendo così over-welding o insufficiente saldatura. L'allineamento verticale previene la saldatura laterali e garantisce la saldatura qualità.

Requisiti di saldatura ad ultrasuoni per il posizionamento del filo

Quando Esecuzione di saldatura ad ultrasuoni, è necessario impostare parametri pertinenti come il filo-section-sectional area, allineamento del filo, pressione, saldatura, ampiezza, larghezza, pressione, energia e tipo. Durante Il processo di saldatura, i fili dovrebbero essere verticalmente sovrapposti e le linee di sezione di grandi dimensioni dovrebbero essere posizionato vicino alla testa dello strumento di saldatura sottostante per rendere la saldatura sufficiente; I conduttori dovrebbero essere posizionato vicino alla superficie dell'anvil e chiudi insieme per renderlo abbastanza forte dopo saldatura. La lunghezza della sovrapposizione del conduttore è generalmente impostata su 13 ~ 15 mm, la lunghezza della sovrapposizione è troppo corta, la forza di saldatura non è facile da garantire, la lunghezza della sovrapposizione è troppo lunga, la punta della saldatura è facile da formare un sollevamento e il funzionamento del processo successivo è disagio. L'ossidazione, fili rotti, difetti e fusione dello strato isolante non sono ammessi sulla superficie del saldato superficie.

Parametri e vantaggi importanti della saldatura ad ultrasuoni

1)L'ampiezza è la distanza massima nella direzione delle vibrazioni dal punto di partenza della vibrazione, in micron. Loro Interagisci Quando Saldatura, che influisce direttamente sulla qualità della saldatura del filo. I diversi fili hanno differenti Impostazioni.

2)La superficie del modulo di polimerizzazione della larghezza e la superficie opposta del blocco di collegamento dell'anvil, la spaziatura tra loro Durante Saldatura, in millimetri, le quali determina la larghezza della saldatura.

3)La pressione è la pressione esercitata dal blocco dell'anvil sul filo di rame della zona di saldatura Zona. La grandezza della pressione è correlata al gas pressione. La direzione dell'azione è perpendicolare alla direzione di vibrazione, in sterline per quadrato pollice.

4)L'energia totale rilasciata dalla saldatrice Durante Il processo di saldatura energetica, in Joules. Questo è, quando L'energia rilasciata Durante Saldatura raggiunge il valore impostato, la saldatura è completata.

La saldatura ad ultrasuoni ha il suo unico Vantaggi:

1 alta resistenza alla saldatura, eccellente conduttività elettrica dopo la saldatura, estremamente bassa o quasi zero resistività;

2 materiali di saldatura hanno non fusibile, non fragile conduttore caratteristiche;

3 brevi tempo di saldatura, efficienza notevolmente migliorata, veloce, risparmio energetico;

4 Processo di saldatura è stabile, rilevamento on-line Controllo;

5 non ha bisogno di gas, saldatura, flusso;

6 saldatura senza scintille, fumo, amichevole e Cassaforte;

7 Migliora la qualità della saldatura, per garantire l'affidabilità del conduttore del prodotto Performance.

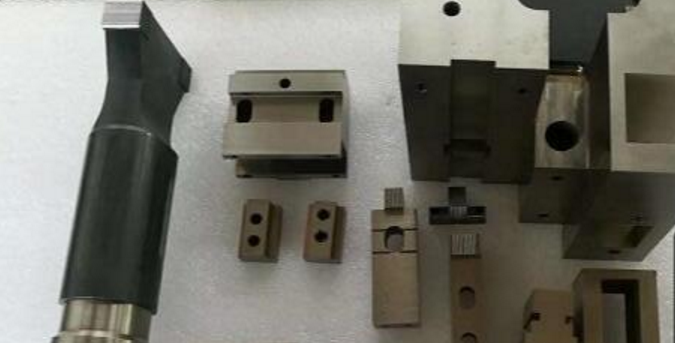

Utensili per saldatura per cablaggio ad ultrasuoni
