Analisi di saldatura in plastica ad ultrasuoni

Principio:

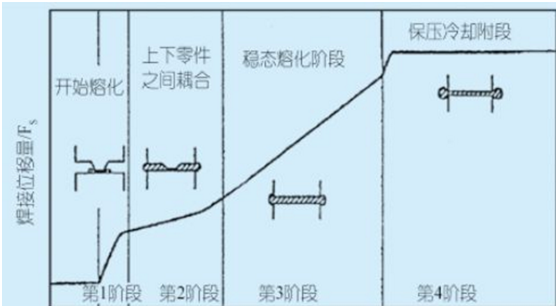

Vibrazione meccanica ad ultrasuoni (Frequenza di 10-70 KHz, ampiezza 1-250 μm) è applicato alle parti in plastica per produrre riscaldamento locale sotto pressione (calore è dovuto all'effetto combinato di superficie e intermolecolare attrito) e fusione della forma A saldatura. Come mostrato, il processo di saldatura ad ultrasuoni è diviso in quattro fasi.

Stage 1: Il clacson è in contatto con la parte, applicando la pressione e inizia a vibrare. Il calore di attrito dissipa le costole di guida energetica e la soluzione scorre nel legame Superficie. Poiché la distanza tra le due parti diminuisce, la quantità di saldatura (il Distanza tra le due parti dovuta al flusso del Melt) diminuisce. Inizialmente la quantità di spostamento della saldatura aumenta rapidamente e quindi rallenta mentre la resina di guida dell'energia fusa si diffonde e contatta la superficie della parte inferiore Parte. Nella fase di attrito solido, il calore viene generato dall'energia di attrito tra le due superfici e l'attrito interno nel parte. Il calore di attrito fa sì che il materiale polimero riscaldarsi al suo fusione punto. La quantità di calore dipende dalla frequenza di azione, ampiezza e pressione.

Stage 2: Un aumento del tasso di fusione comporta un aumento della quantità di spostamento della saldatura e del contatto tra le superfici dei due parti. In questa fase, si forma uno strato sottile fuso e lo spessore dello strato fuso è aumentato a causa del calore continuo Generazione. Il calore in questa fase è generato da viscoso dissipazione.

Stage 3: Lo spessore del livello della soluzione nella saldatura rimane lo stesso e accompagnato da una distribuzione costante della temperatura, si verifica la fusione dello stato stazionario

Stage 4: Dopo un determinato periodo di tempo o dopo aver raggiunto un'energia specifica, un livello di potenza o una distanza, l'alimentatore è spento, la vibrazione ultrasonica viene interrotta e il quarto stadio è Avviato. La pressione è mantenuta e parte della soluzione extra è spremuta dal comune. La quantità massima di spostamento viene raggiunta quando La saldatura è raffreddata e solidificata e la diffusione intermolecolare si verifica.
