Effetti di Fresatura ultrasonica rotante e Fresatura tradizionale sui parametri di rimozione dei materiali

Al fine di verificare l'influenza della fresatura ultrasonica rotante e la fresatura tradizionale sui parametri della rimozione dei materiali, abbiamo confrontato l'elaborazione del due. L'attrezzatura di elaborazione è il vCenter-70 del CNC Centro di lavorazione e attrezzature ad ultrasuoni hanno una potenza di 600W, con una frequenza di 20 kHz, un'ampiezza di 0.12 mm e un numero abrasivo di 500. Il materiale di elaborazione è Die Acciaio e il diametro dell'utensile è 5mm.

(1) Il confronto della velocità del mandrino è lo stesso come mostrato nella figura 5 e nella figura 6. Come si può vedere dalla figura 5, con l'aumento della velocità di rotazione della tradizionale elaborazione di fresatura, l'importo della rimozione del materiale mostra una tendenza decrescente; Mentre la rotazione la lavorazione della fresatura ultrasonica aumenta la quantità di rimozione del materiale quando La velocità di rotazione del mandrino aumenta, ma non è ovvio. È chiaro che la fresatura ultrasonica rotante rimuove più materiale di tradizionale fresatura. in fig. 6, il valore della ruvidità superficiale della lavorazione convenzionale diminuisce con l'aumento della velocità del mandrino, ma aumenta con l'aumento della velocità del mandrino nella fresatura ultrasonica del rotante Processo. Questo Mostra anche che nel processo di fresatura ad ultrasuoni, non è necessario per alta velocità Velocità. Nel confronto della ruvidità dei due, la fresatura ultrasonica rotante occupa un assoluto vantaggio.

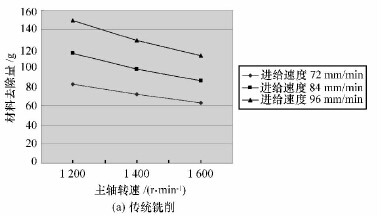

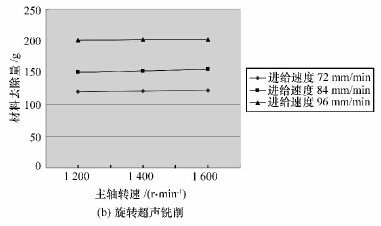

FIG. 5 Confronto della rimozione dei materiali Quando La velocità del mandrino è la stessa

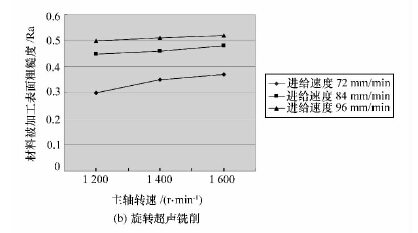

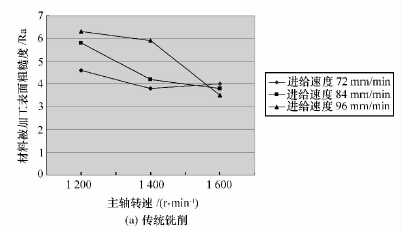

FIG. 6 Confronto della ruvidità di superficie lavorata quando La velocità del mandrino è la stessa

(2) Il confronto con la stessa velocità di avanzamento è mostrato in Figs. 7 e 8. Può essere visto dalla figura 7 che la rimozione del materiale alla stessa velocità del mandrino aumenta con il feedrate, ma è chiaro che la fresatura ultrasonica rotante ha una maggiore rimozione dei materiali tradizionale fresatura. in fig. 8, nella lavorazione convenzionale, il valore della rugosità è sempre aumentato con l'aumento della velocità di avanzamento nella velocità costante del mandrino, e tende a diminuire ad un certo alto mandrino Velocità; Ma nella fresatura ultrasonica rotante, tuttavia, in quanto aumenta la velocità di avanzamento, la ruvidità superficiale aumenta. Questo Mostra anche che non sono richieste alte velocità in ultrasuoni rotanti fresatura. In entrambi i metodi di lavorazione, la fresatura ultrasonica rotante ha ovviamente più vantaggi di Metodi di lavorazione tradizionali per la lavorazione della ruvidità superficiale Valori.

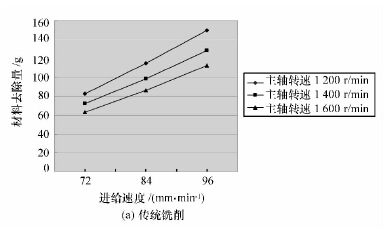

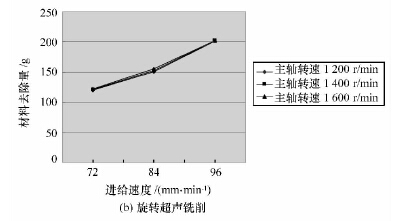

Figura 7 Confronto del tasso di rimozione del materiale alla stessa velocità di avanzamento

3. conclusione

Attraverso l'analisi del meccanismo di elaborazione dei materiali attraverso la combinazione di tecnologia a ultrasuoni e numerici rotanti, è stata introdotta una varietà di parametri di elaborazione e un modello matematico della fresatura rotante del controllo numerico per la rimozione del materiale è stata stabilita, che ha riflettuto la relazione tra la rimozione dei materiali e Vari Parametri. Il confronto sperimentale dimostra che, alle stesse condizioni, la lavorazione a ultrasuoni rotante è superiore alla lavorazione tradizionale in termini di quantità di materiale rimosso o la ruvidità della superficie lavoratrice, ma la specifica ottimizzazione dei parametri di elaborazione deve ancora essere ottenuta un gran numero di esperimenti.
